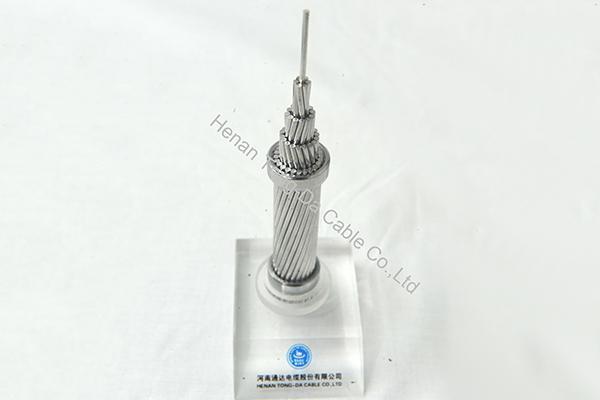

AAAC بالقوة العالية

  • AAAC بالقوة المتوسطة
  • AAAC بالقوة العالية
    • AAAC بالقوة العالية

    التطبيقات
    يتم إستخدام موصل سبائك الألومنيوم 6201 كعبارة عن موصل عاري للكهرباء العالية في خطوط توزيع الطاقة الكهربائية الأساسية والثانوية. لقد تم تصميم هذا الموصل بإستخدام سبائك الألومنيوم ذات القوة العالية وهذا لتحقيق نسبة قوة ووزن عالية؛ وبهذا فإنه يمكن لهذه الموصلات أن تقدم أداء عالي وفعال. إن سبائك الألومنيوم تقدم مقاومة أعلى من المقاومة التي تقدمها ACSR.

    المواصفات
    إن موصل AAAC-6201-T81 يتميز بمواصفات ASTM التالية:
    سلك 6201-T81 من سبائك الألومنيوم B398 للغايات الكهربائية المختلفة.
    موصلات 6201-T81 من سبائك الألومنيوم المجدولة B399

    التكوين
    إن موصلات الكهرباء المصنوعة من سبائك الألومنيوم 6201 هذه تملك تركيبة ومظهر مماثل لموصلات الألومنيوم درجة 1350. فهي مصنوعة لتلبية إحتياجات الموصلات الإقتصادية لتطبيقات نقل الكهرباء العالية التي تتطلب قوة اعلى من التي يمكن الحصول عليها في موصلات الألومنيوم ذات درجة 1350، ولكن من دون جوهر فولاذي. إن مقاومة DC لمحولات 6201 و6101 في درجة حرارة تصل إلى 20°C هي نفس المقاومة التي تقدمها محولات ACSR القياسية ذات القطر نفسه. إن سبائك 6201 و6101 لموصلات النقل هذه هي أقسى وبالتالي لديها مقاوم أعلى للتآكل مقارنة بموصلات الألومنيوم ذات درجة 1350-H19.

    AAAC 6201 - موصل سبائك الألمنيوم الكامل AS 1531
    لأسم الرمزى قطر السلك / حبل mm القطر الكامل (تقريبا)
    mm     		مساحة الألمنيوم المتساوية المقدرة mm2 المساحة المقطعية mm2 الكتلة التقريبية
    kg/km     		حمل الكسر الأدنى المقدر kN D.C. مقاومة عند 20 ℃ Ω/km
    Agate 7/1.75 5.25 14.3 16.84 46 4.71 1.972
    Amethyst 7/2.25 6.75 23.7 27.83 76 7.78 1.194
    Diamond 7/2.50 7.50 29.3 34.36 94 9.64 0.967
    Dolomite 7/2.75 8.25 35.4 41.58 114 11.6 0.799
    Emerald 7/3.00 9.00 42.2 49.48 136 13.9 0.671
    Garnet 7/3.75 11.3 65.8 77.28 211 21.7 0.43
    Jade 7/4.50 13.5 94.8 111.3 304 31.2 0.298
    Jasper 7/4.75 14.3 106 124.0 340 34.8 0.268
    Opal 19/3.25 16.3 134 157.6 433 44.2 0.212
    Patronite 19/3.50 17.5 155 182.80 502 51.3 0.183
    Pearl 19/3.75 18.8 178 209.8 577 58.8 0.159
    Ruby 37/3.00 21.0 221 261.60 720 73.5 0.128
    Ruthenium 37/3.25 22.8 260 307.00 845 86.1 0.109
    Rutile 19/4.75 23.8 285 336.7 925 94.4 0.09991
    Sapphire 37/3.75 26.3 345 408.50 1125 115 0.0819
    Spinel 61/3.25 29.3 427 506.10 1396 135 0.0662
    Tantalum 61/3.50 31.5 495 586.90 1620 156 0.0572
    Topaz 61/3.75 33.8 568 673.40 1858 179 0.0498
    Zircon 91/4.50 49.5 1220 1447 3997 384 0.0232
